面对我国西部区域盐渍、冻融、岩溶多重侵蚀叠加给路基混凝土带来的现实技术瓶颈，重庆建筑工程职业学院筑道新材团队历经两年潜心科研攻关，搭建起三元掺合料协同抗劣化、复合改性剂精准匹配、多尺度孔结构双向调控三大核心技术体系。
团队自主研发的高性能路基混凝土多项关键指标大幅超越现行国标，冲破极端工况下路基材料技术桎梏，为国内复杂环境交通基础设施建设提供一套自主可控的材料解决方案。
西部特殊地质条件下，路基混凝土同时承受冻融破坏、盐分侵蚀、岩溶高湿的多重考验，抗冻、抗渗透、抗盐蚀成为行业亟待逾越的三道难关。传统混凝土产品受限于单一掺合料性能短板，抵御外界侵蚀能力不足，微观结构稳定性偏弱，极易出现渗水、胀裂、溶蚀等路基病害。筑道新材团队确立 “三元协同、精准适配、双向调控” 的研发思路，从材料组分、配比方案、微观结构三个层面完成技术革新。

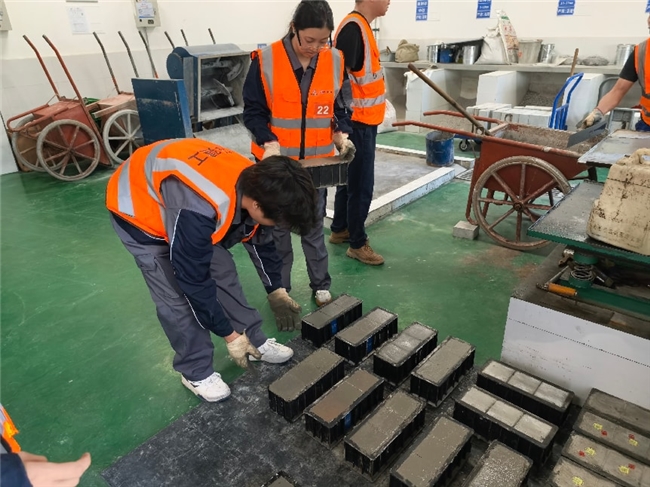

材料研发层面，团队开发三元矿物掺合料复配协同体系，选用高炉矿渣微粉、改性纳米硅灰、纳米针状硅灰石粉作为核心组分，破解单一掺合料适用场景受限的行业痛点。该方案可将混凝土固废利用比例提高 30%，抗压性能增强 15%-20%，有效抑制冻融作用诱发的开裂损毁，强化材料界面结合力与体积稳定性能。
配比优化层面，团队研制出适配复杂工况的复合抗劣化改性剂。该改性剂以海藻酸钠作为基础母料，叠加引气防冻、阻盐抗蚀、岩溶高湿防护三类功能组分，实现对不同地域环境的定制化适配。相较于普通混凝土 P6 抗渗等级，新技术将抗渗能力提升至 P12；裂纹宽度由 0.71-0.86 收窄至 0.54-0.67，材料损毁概率控制在 10%-15%，能够依据各地地质条件灵活调整配方，适配能力实现跨越式提升。
结构改良层面，团队攻克多尺度孔结构精准调控技术，结合超细粉体填充与引气协同作用，跳出传统单一调控手段的局限，构筑出 “均匀分布封闭微气泡 + 低孔隙致密基体” 的微观构造。该技术使混凝土透水系数下降 60% 以上，经历 50 次冻融循环后强度留存率可达 90% 以上，抗压强度达到 5MPa，远高于市面同类产品 2.6MPa 的上限，从微观层面阻断盐、水分等有害物质向内渗透通道，化解材料结构稳定性不足的难题。
经重庆市高性能混凝土工程技术研究中心等第三方机构权威检测，该团队研发的混凝土综合表现亮眼：冻融循环 50 次强度保留率 92%，盐渍侵蚀 60 天强度保留率 88%，显著优于行业通用标准；抗渗等级达到 P14，超越国标最高 P12 等级；28 天抗压强度 43.2MPa，满足 C40 混凝土等级且留有性能余量。产品兼顾高性能与经济性，对比进口同类材料成本下降 30% 以上，配方参数可按需调整，支持流水线规模化生产，能够满足大规模工程落地需求。
现阶段，团队已拿到 1 项发明专利、4 项实用新型专利申请受理，取得 3 项软件著作权授权。相关成果完成冻融-盐渍-岩溶高湿多因素耦合模拟测试，小试应用阶段收获行业积极评价，为复合环境路基混凝土领域树立全新技术参照。
